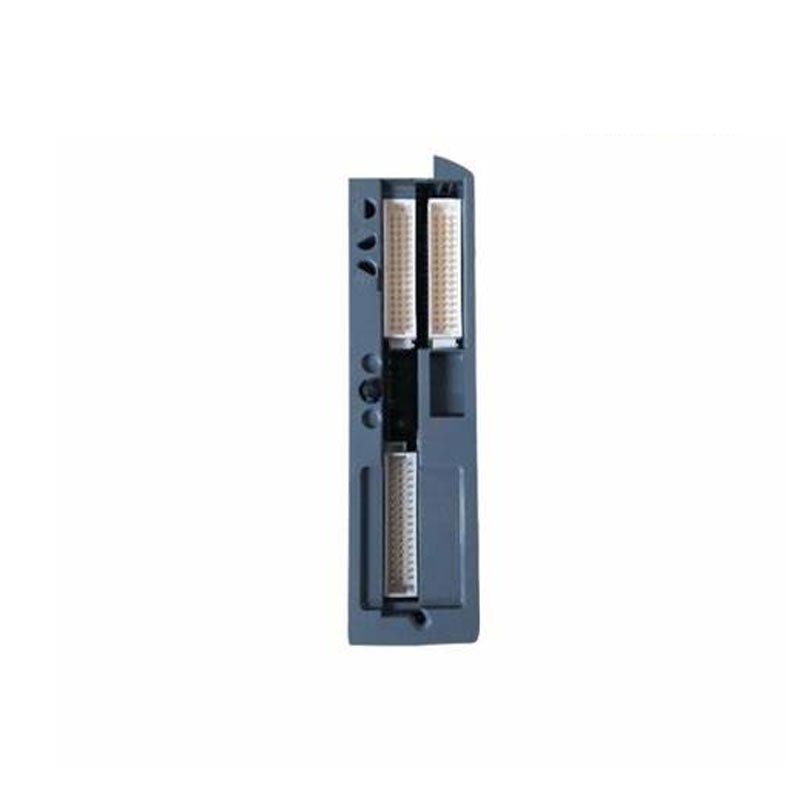

ICS Triplex T9432

ICS Triplex T9432 fra Yueyang Tongtu fungerer som feltregistreringsknudepunktet i Trusted®- eller AADvance-sikkerhedssystemarkitekturen. Den indhenter analoge signaler fra feltsendere, der måler og konverterer dem til digitale værdier for sikkerhedsstyringen.

Dens rolle er at sikre, at sikkerhedscontrolleren modtager nøjagtige, rettidige og validerede analoge data fra marken og forhindrer, at fejl eller unøjagtigheder på inputstadiet kan kompromittere hele sikkerhedssløjfen.

Hvad gør ICS Triplex T9432?

ICS Triplex T9432 er et 16-kanals isoleret analogt inputmodul designet til Trusted® og AADvance SIS-platformene. Hver af de 16 kanaler er uafhængigt isoleret fra de andre og fra systemets bagplan.

1. Understøttede signaltyper:

 Strøm: 4–20 mA (standard), 0–20 mA

 Spænding: 0–10 V, 1–5 V, ±5 V, ±10 V

 RTD: Pt100, Pt1000

 Termoelement: J, K, T, E, R, S, B

2. Opløsning og nøjagtighed: 16-bit opløsning med ±0,05 % til ±0,1 % fuldskala nøjagtighed.

3. Sampling- og opdateringshastigheder: Modulet tilbyder et opdateringsinterval på 6 ms i tilstanden uden filter, med en maksimal samplingshastighed på 100 kHz. I TMR-konfiguration er scanningstider ca. 2,656 ms.

4. Isolation: Kanal-til-kanal og kanal-til-bagplan isolation ved ±1,5 kVDC tåler i 1 minut.

5. HART-kommunikation: Modulet understøtter HART-pass-through, hvilket tillader diagnostisk datahentning fra smarte feltenheder uden at afbryde den analoge måling.

Produkthøjdepunkter

TMR fejltolerance

Modulet inkorporerer tre uafhængige behandlingsskiver. Hvis en skive fejler, fortsætter de to andre med at fungere, og modulet bevarer fuld funktionalitet.

Universal input-kapacitet

Signaltyper er software-konfigurerbare gennem Trusted Toolset-konfigurationssoftwaren. Forskellige feltenheder kan rummes uden hardwareændringer, hvilket reducerer behovet for flere modultyper i inventaret.

Hot-Swappable

ICS Triplex T9432 understøtter online udskiftning uden systemnedlukning. Bemærk, at åbningen skal placeres i vedligeholdelsestilstand via software før fjernelse for at undgå at udløse falske alarmer.

Omfattende indbygget diagnostik

Modulet overvåger løbende strømforsyningens integritet, signalkvalitet og interne kredsløb. Den registrerer åbne kredsløb, kortslutninger, overspænding, under- og over-range forhold på hver kanal. LED'er på frontpanelet giver visuel statusindikation for modulet og hver enkelt kanal. En uafhængig hardware-overvågning starter automatisk en sikker nedlukning, hvis der opdages en kritisk fejl.

Hvordan vælger man?

Når du køber ICS Triplex T9432, skal du overveje følgende faktorer:

Systemplatforms kompatibilitet

Bekræft, at modulet er beregnet til dit specifikke system. Modulet er designet til Trusted®- og AADvance-platforme. Det er muligvis ikke kompatibelt med andre ICS Triplex-produktlinjer.

Krav til kanalantal

Modulet har 16 isolerede kanaler. Hvis din applikation kræver færre kanaler, kan T9431 (8-kanals version) være et mere omkostningseffektivt alternativ.

Afslutningsmontage

Modulet kræver en kompatibel termineringsenhed: T9831, T9832 eller T9833. Sørg for, at afslutningssamlingen matcher din lokale ledningskonfiguration og krav til sikkerhedsintegritet.

Signaltype

Modulet understøtter strøm-, spændings-, RTD- og termoelementindgange. Bekræft, at modulet understøtter de specifikke signaltyper, der bruges i dine feltenheder. For termoelementindgange skal du kontrollere, at modulvarianten understøtter den specifikke termoelementtype (J, K, T, E, R, S eller B), der kræves.

HART krav

Hvis dine feltenheder er HART-aktiverede, og du har brug for fjerndiagnosticering og data om aktiver, skal du bekræfte, at HART-pass-through-funktionen er aktiveret i din systemkonfiguration.

Tekniske specifikationer

Anvendelsesindustrier

ICS Triplex T9432 er implementeret i industrier, der kræver højintegritet analog signalopsamling med SIL 3-overensstemmelse:

Olie og gas

Nødstopsystemer, brøndhovedtryk og temperaturovervågning, rørledningsflow og niveaumåling, naturgasbehandlingsfaciliteter.

Kemisk og petrokemisk

Reaktortemperatur- og trykkontrol, brand- og gasdetektionssystemer, kontrol af destillationskolonne, overvågning af katalytisk krakningsenhed.

Strømproduktion

Kedeltemperatur- og trykovervågning, turbinevibration og lejetemperaturmåling, brænderstyringssystemer (BMS).

Metallurgi og stål

Højfrekvent TMR-forbundet ventilstyring til højovn.

Vand og spildevand

Kritisk procesparameterovervågning i kommunale og industrielle renseanlæg.

Modulets brede driftstemperaturområde (–40°C til +70°C) understøtter udendørs installationer, uopvarmede shelters og ekstreme klimaforhold, der er almindelige i opstrøms olie- og gas- og fjerntliggende elproduktionssteder.

Fælles Q&A

Q: Er ICS Triplex T9432 stadig i produktion?

A: Nej. Emerson stoppede med denne model. Testet overskudslager forbliver dog tilgængeligt gennem specialiserede leverandører, herunder Yueyang Tongtu. Bekræft tilgængelighed og tilstand (ny original vs. testet brugt) før bestilling.

Q: Hvad er forskellen mellem T9432 og T9431?

A: T9432 har 16 isolerede analoge inputkanaler. T9431 har 8 kanaler og er velegnet til applikationer med lavere kanalantal krav.

Sp.: Hvilke termineringsenheder er kompatible med T9432?

A: Modulet er kompatibelt med T9831, T9832 og T9833 termineringsenheder. T9832 giver dobbelt modulær redundansterminering, mens T9833 giver tredobbelt modulær redundansterminering for højere sikkerhedsintegritetsniveauer.

Sp.: Kan dette modul udskiftes, mens systemet kører?

A: Ja, modulet understøtter hot-swap. Slottet bør dog placeres i vedligeholdelsestilstand via konfigurationssoftwaren før fjernelse for at undgå at udløse falske alarmer.

Q: Hvilke diagnostiske funktioner giver modulet?

A: Modulet tilbyder omfattende selvdiagnostik, herunder strømforsyningsovervågning, signalintegritetskontrol, åben/kortslutningsdetektion, detektering uden for rækkevidde og uafhængig hardwareovervågning med automatisk sikker nedlukning ved kritiske fejl. LED'er på frontpanelet giver visuel statusindikation.

Q: Understøtter modulet HART-kommunikation?

A: Ja. Modulet understøtter HART-pass-through, hvilket tillader diagnostisk datahentning fra smarte feltenheder. HART-data kan bruges til at overvåge enhedstilstande og levere moduldiagnostik.

Q: Hvad er det anbefalede kalibreringsinterval?

A: For SIL 3-overholdelse anbefales en fuldskala nøjagtighedskontrol årligt. Kalibreringsoptegnelser bør opbevares til sikkerhedsaudits.
