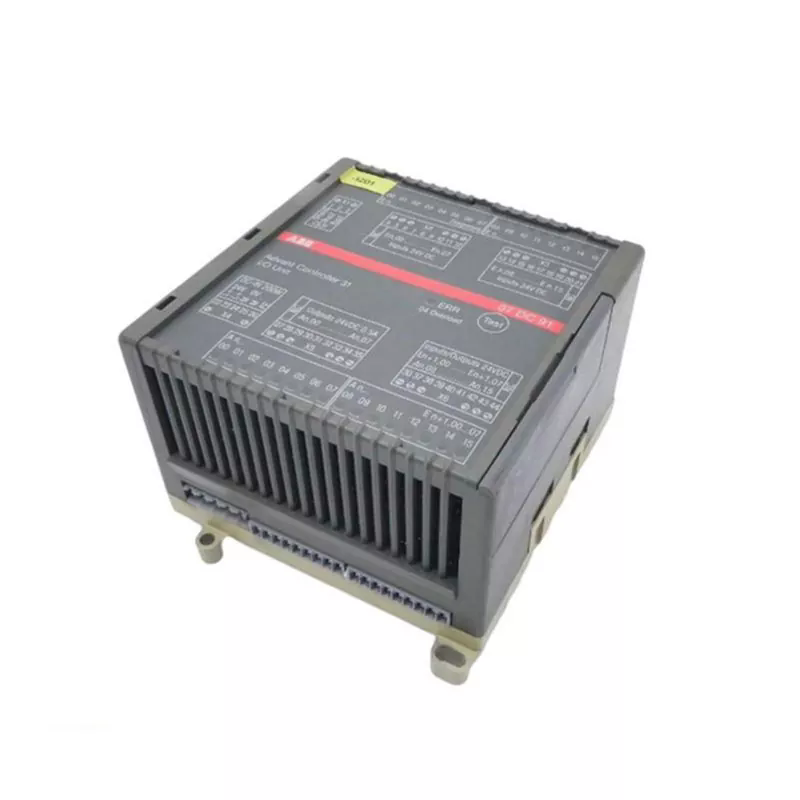

I et kontinuerligt procesanlæg styrer en enkelt ABB PLC hele produktionslinjen. Den læser hundredvis af sensorer, udfører kompleks kontrollogik og kommanderer snesevis af aktuatorer. PLC'en er forbundet til et netværk af eksterne I/O-moduler, drev og en HMI. Hvis netværket svigter, mister PLC'en synlighed og kontrol over processen. Linjen stopper. For en indkøbsingeniør eller en fabrikschef er spørgsmålet ikke, om netværket svigter; det er et spørgsmål om hvornår. Kabler bliver beskadiget, kontakter svigter, og stik løsnes. Netværksredundans er den tekniske strategi, der forhindrer disse fejl i at forårsage nedetid. Det giver en anden, uafhængig vej for data at rejse. Hvis den ene vej fejler, overtager den anden automatisk, og denABB PLCfortsætter med at fungere uden afbrydelse.
Formålet med denne vejledning er at hjælpe indkøbsingeniører, systemintegratorer og fabriksledere med at forstå, hvordan netværksredundans forhindrer ABB PLC-nedetidshændelser, og hvordan man specificerer den rigtige redundansløsning til deres applikation. Vi vil dække de forskellige typer netværksredundans, de protokoller, der muliggør dem, de vigtigste specifikationer at kigge efter, og kriterierne for evaluering af en leverandør. Vi vil også levere detaljerede produktspecifikationer fra vores fabrik hos Yueyang Tongtu E-commerce Co., Ltd. Uanset om du designer et nyt ABB PLC-system eller opgraderer et eksisterende, vil denne vejledning give dig det tekniske grundlag, du har brug for til at træffe en sikker købsbeslutning.
Netværksredundans er praksis med at designe et netværk med flere stier til data at rejse mellem enheder. Hvis en sti fejler, omdirigeres dataene automatisk gennem en alternativ sti. For et ABB PLC-system kan redundans anvendes på flere niveauer: netværksinfrastrukturen (kabler, switches), selve PLC'en (redundant CPU), strømforsyningen og I/O. Målet er at eliminere enkelte fejlpunkter. Et enkelt fejlpunkt er enhver komponent, hvis fejl vil få hele systemet til at stoppe. I et ikke-redundant netværk kan et enkelt knækket kabel eller en defekt switch ødelægge hele ABB PLC-systemet. I et redundant netværk opdages fejlen i en komponent, og systemet fortsætter med at fungere ved hjælp af backupstien. Tabellen nedenfor opsummerer niveauerne af redundans og deres indvirkning på forebyggelse af nedetid.
| Redundansniveau | Hvad er duplikeret | Fejl rettet | Indvirkning på ABB PLC nedetid |
| Medieredundans | Kabler og kontakter | Kabelbrud, kontaktfejl | Forhindrer netværkstab |
| PLC redundans | CPU og strømforsyning | CPU fejl, strømsvigt | Forhindrer tab af controller |
| I/O-redundans | I/O-moduler og ledninger | Modulfejl, ledningsfejl | Forhindrer I/O-tab |
| Strømredundans | Strømforsyninger og feeds | Strømforsyningsfejl | Forhindrer strømtab |
PåYueyang Tongtu E-commerce Co., Ltd., vores fabrik leverer ABB PLC-systemer og netværkskomponenterne, der understøtter redundans. Vi forstår, at redundans ikke er en luksus; det er et krav til kritiske applikationer. Vores tekniske team kan hjælpe dig med at designe en redundant netværksarkitektur, der opfylder dine tilgængelighedskrav og dit budget.
Adskillige netværkstopologier kan bruges til at levere redundans til ABB PLC-systemer. Valget af topologi afhænger af netværkets størrelse, den nødvendige retableringstid og omkostningerne. De mest almindelige redundante topologier er ringtopologien, dobbeltstjernetopologien og masketopologien. I en ringtopologi er enhederne forbundet i en lukket sløjfe. Hvis et kabel i ringen er brudt, kan dataene stadig nå alle enheder ved at rejse den anden vej rundt om ringen. Ringtopologien er enkel og omkostningseffektiv. I en tostjernet topologi er hver enhed forbundet til to separate switche. Hvis en switch fejler, kan enheden stadig kommunikere gennem den anden switch. Den dobbeltstjernede topologi giver hurtigere genopretning og højere tilgængelighed. I en mesh-topologi er hver enhed forbundet til flere andre enheder. Dette giver det højeste niveau af redundans, men er også det mest komplekse og dyreste. Tabellen nedenfor sammenligner disse topologier.
| Topologi | Redundansniveau | Restitutionstid | Koste | Typisk anvendelse |
| Ring | Medieredundans | 200 ms - 500 ms | Lav | Små til mellemstore netværk |
| Dual-Star | Switch og medie redundans | < 100 ms | Medium | Mellem til store netværk |
| Mesh | Fuld vejredundans | < 50 ms | Høj | Kritiske, store netværk |
På vores fabrik leverer vi komponenterne til alle disse topologier, inklusive styrede switches, redundante strømforsyninger og mediekonvertere. Vi samarbejder med vores kunder om at vælge den topologi, der bedst opfylder deres tilgængelighedskrav og budget. Vores ingeniørteam kan yde bistand til netværksdesign og konfigurationssupport.
Redundansen i et ABB PLC-netværk aktiveres af specifikke protokoller, der styrer detektering af fejl og omdirigering af data. De mest almindelige protokoller er RSTP (Rapid Spanning Tree Protocol), MRP (Media Redundancy Protocol) og PRP (Parallel Redundancy Protocol). RSTP er en standard Ethernet-protokol, der forhindrer sløjfer og giver hurtig retablering fra forbindelsesfejl. MRP er en protokol specielt designet til ringtopologier. Det giver genoprettelsestider på 200-500 ms. PRP er en protokol, der sender duplikerede data over to uafhængige netværk. Det giver problemfri redundans med ingen restitutionstid. Valget af protokol afhænger af den nødvendige genopretningstid og topologien. Tabellen nedenfor opsummerer disse protokoller.
| Protokol | Standard | Restitutionstid | Topologi | Typisk anvendelse |
| RSTP | IEEE 802.1w | < 1 sekund | Enhver | Generelle industrielle netværk |
| MRP | IEC 62439-2 | 200 - 500 ms | Ring | ABB PLC ring netværk |
| PRP | IEC 62439-3 | Nul (sømløs) | Dobbeltstjernet | Kritiske applikationer med høj tilgængelighed |
Hos Yueyang Tongtu E-commerce Co., Ltd. leverer vi ABB PLC-systemer og netværkskomponenter, der understøtter RSTP, MRP og PRP. Vores tekniske team kan hjælpe dig med at vælge den rigtige protokol til din applikation og konfigurere netværket til optimal ydeevne. Vi tilbyder også træning og support for at hjælpe dit team med at opretholde det overflødige netværk.
Når købere køber netværksredundanskomponenter til et ABB PLC-system, bør købere overveje flere nøglespecifikationer. Disse omfatter genoprettelsestiden, antallet af porte, de administrerede funktioner, driftstemperaturområdet og certificeringerne. Restitutionstiden er den vigtigste specifikation for redundans. Det bestemmer, hvor hurtigt netværket genopretter sig efter en fejl. Til kritiske applikationer anbefales en gendannelsestid på mindre end 100 ms. Antallet af porte bestemmer, hvor mange enheder der kan tilsluttes. De administrerede funktioner, såsom VLAN-understøttelse, SNMP-overvågning og portspejling, bestemmer niveauet af kontrol og synlighed. Driftstemperaturområdet bestemmer, om kontakten kan bruges i barske miljøer. Certificeringerne, såsom UL, CE og IEC 61850, afgør, om switchen opfylder industristandarder. Tabellen nedenfor opsummerer disse specifikationer.
| Specifikation | Typisk rækkevidde | Vigtigt for ABB PLC redundans |
| Restitutionstid | < 50 ms til < 1 s | Bestemmer forebyggelse af nedetid |
| Antal havne | 8 - 24 | Bestemmer enhedsforbindelse |
| Administrerede funktioner | VLAN, SNMP, QoS, Port Mirroring | Muliggør netværkskontrol og overvågning |
| Driftstemperatur | -40°C til +75°C | Bestemmer egnethed til barske miljøer |
| Certificeringer | UL, CE, IEC 61850 | Sikrer overholdelse af standarder |
| Strømforsyning | Redundant, 24 VDC | Forhindrer strømrelaterede fejl |
På vores fabrik leverer vi netværksswitches og komponenter, der opfylder disse specifikationer. Vi kan hjælpe dig med at vælge den rigtige switch til dit ABB PLC-netværk og yde konfigurationssupport. Vores mål er at give vores kunder en komplet, pålidelig redundansløsning.
At evaluere en leverandør af netværksredundansløsninger til ABB PLC-systemer er lige så vigtigt som at evaluere selve produktet. Leverandørens tekniske viden, produktsortiment og supportmuligheder afgør, om du får en løsning, der virker, og om du får den support, du har brug for. Nøglekriterierne for at evaluere en leverandør er teknisk ekspertise, produktsortiment, konfigurationssupport, leveringsydelse og eftersalgssupport. Teknisk ekspertise omfatter viden om ABB PLC-systemer og netværksprotokoller. Produktsortimentet omfatter tilgængeligheden af kontakter, kabler og tilbehør. Konfigurationssupport inkluderer muligheden for at designe og konfigurere det redundante netværk. Leveringsydelse inkluderer evnen til at overholde leveringstider. Eftersalgssupport omfatter tilgængeligheden af teknisk support og reservedele. Tabellen nedenfor opsummerer disse kriterier.
| Evalueringskriterium | Hvad skal man kigge efter | Hvorfor det betyder noget |
| Teknisk ekspertise | Kendskab til ABB PLC og netværksprotokoller | Sikrer korrekt løsningsdesign |
| Produktsortiment | Afbrydere, kabler, tilbehør | Giver en komplet løsning |
| Konfigurationssupport | Netværksdesign og konfigurationstjenester | Sikrer, at redundansen fungerer efter hensigten |
| Leveringsydelse | Rettidig leveringsrekord | Holder dit projekt til tiden |
| Eftersalgssupport | Teknisk support, reservedele | Sikrer langsigtet pålidelighed |
Hos Yueyang Tongtu E-commerce Co., Ltd. har vi den tekniske ekspertise, produktsortimentet og supportmulighederne til at være din partner for ABB PLC-netværksredundans. Vores fabrik leverer en bred vifte af styrede kontakter, kabler og tilbehør. Vores tekniske team kan designe og konfigurere dit redundante netværk. Og vores eftersalgssupport sikrer, at du har den hjælp, du har brug for, når du har brug for det. Vi inviterer dig til at vurdere os i forhold til disse kriterier.
Følgende tabel viser nøgleproduktparametrene for de netværksredundanskomponenter, vi leverer til ABB PLC-systemer. Disse komponenter er designet til industrielle miljøer og er kompatible med ABB PLC-platforme. Vores fabrik kan også levere tilpassede konfigurationer til at opfylde specifikke projektkrav.
| Parameter | Specifikationsområde | Noter |
| Switch Type | Administreret, lag 2 / lag 3 | Til redundans og VLAN |
| Antal havne | 8, 16, 24 | Kobber og fiber muligheder |
| Redundansprotokoller | RSTP, MRP, PRP | Udvalgt ud fra topologi |
| Restitutionstid | < 50 ms til < 1 s | Afhænger af protokol og topologi |
| Driftstemperatur | -40°C til +75°C | Industriel kvalitet |
| Strømforsyning | 24 VDC, redundant | Til strømredundans |
| Certificeringer | UL, CE, IEC 61850 | Overholdelse af standarder |
| Montering | DIN skinne | Standard industriel montering |
På vores fabrik leverer vi netværksredundanskomponenter, der opfylder disse specifikationer og mere. Vi kan tilpasse konfigurationen, så den passer til dit specifikke ABB PLC-netværk. Vores ingeniørteam kan hjælpe med udvælgelsesprocessen og give detaljerede tekniske data til dit projekt.
Spørgsmål 1: Hvad er forskellen mellem RSTP og MRP for ABB PLC-netværk?
Svar: RSTP (Rapid Spanning Tree Protocol) er en generel Ethernet-protokol, der giver hurtig retablering fra forbindelsesfejl i enhver topologi. MRP (Media Redundancy Protocol) er en protokol, der er specielt designet til ringtopologier, med gendannelsestider på 200-500 ms. MRP bruges ofte i ABB PLC-netværk, fordi det er optimeret til ringkonfigurationer. Valget afhænger af din netværkstopologi og krav til gendannelsestid.
Spørgsmål 2: Hvor meget koster netværksredundans for et ABB PLC-system?
Svar: Omkostningerne ved netværksredundans afhænger af topologien, antallet af enheder og det nødvendige redundansniveau. En simpel ringtopologi med MRP kan tilføje 15-25 % til omkostningerne ved netværksinfrastrukturen. En dobbeltstjernetopologi med PRP kan tilføje 30-50 %. Omkostningerne ved redundans er dog ofte små sammenlignet med omkostningerne ved en enkelt nedetidshændelse. Vores fabrik kan give et tilbud baseret på dine specifikke krav.
Spørgsmål 3: Kan jeg tilføje redundans til et eksisterende ABB PLC-netværk?
Svar: Ja, i mange tilfælde kan du tilføje redundans til et eksisterende ABB PLC-netværk. Dette kan involvere tilføjelse af en anden switch, omkonfigurering af netværket til en ringtopologi eller opgradering til administrerede switche, der understøtter redundansprotokoller. Gennemførligheden afhænger af den eksisterende netværksarkitektur og ABB PLC-modellen. Vores ingeniørteam kan evaluere dit netværk og anbefale den bedste tilgang.
Spørgsmål 4: Hvad er forskellen mellem medieredundans og PLC-redundans?
Svar: Medieredundans beskytter netværksinfrastrukturen (kabler og switches) mod fejl. PLC-redundans beskytter controlleren (CPU og strømforsyning) mod fejl. Medieredundans sikrer, at ABB PLC'en stadig kan kommunikere med eksterne enheder, hvis et kabel eller en switch svigter. PLC-redundans sikrer, at styreprogrammet fortsætter med at køre, hvis den primære CPU svigter. Begge er vigtige for at maksimere tilgængeligheden.
Spørgsmål 5: Hvordan tester jeg et redundant netværk for at sikre, at det virker?
Svar: For at teste et redundant netværk bør du simulere en fejl ved at afbryde en af de redundante stier (f.eks. tage et kabel ud eller slukke for en switch) og kontrollere, at netværket fortsætter med at fungere uden afbrydelse. Du bør også kontrollere, at genoprettelsestiden opfylder dine krav. Regelmæssig testning og overvågning anbefales for at sikre, at redundansen forbliver funktionel. Vores fabrik kan yde test- og idriftsættelsessupport.
Netværksredundans er en kritisk strategi til at forhindre ABB PLC-nedetidshændelser. Ved at give data flere veje, eliminerer redundans enkelte fejlpunkter og sikrer, at kontrolsystemet fortsætter med at fungere, selv når en komponent svigter. Valget af topologi og protokol bestemmer redundansniveauet og restitutionstiden. Hos Yueyang Tongtu E-commerce Co., Ltd. har vores fabrik ekspertisen og produktsortimentet til at hjælpe dig med at designe og implementere et redundant netværk til dit ABB PLC-system. Vi leverer administrerede switche, kabler og tilbehør, der understøtter RSTP, MRP og PRP. Vores tekniske team kan hjælpe med netværksdesign, konfiguration og test. Vores mål er at hjælpe vores kunder med at opnå det højeste niveau af tilgængelighed og pålidelighed.
Uanset om du bygger et nyt ABB PLC-system eller opgraderer et eksisterende, inviterer vi dig til at kontakte os for at drøfte dine redundanskrav. Vi kan yde bistand til produktvalg, teknisk dokumentation og eftersalgssupport. Vores forpligtelse til kvalitet og kundetilfredshed har gjort os til en betroet partner for industriel automatisering over hele verden.
Kontakt Yueyang Tongtu E-commerce Co., Ltd. i dagfor at diskutere dine ABB PLC-netværksredundanskrav og opdage, hvordan vores løsninger kan forhindre nedetidshændelser.
