Yueyang Tongtuer en leverandør af industriautomationsdele i Kina med over 20 års erfaring. Vi har fysisk lager af HIMA sikkerhedscontrollere, I/O-moduler, kommunikationskort og strømforsyninger, der understøtter både aktive og udgåede modeller til udskiftning og planlagt vedligeholdelse.
HIMA-moduler med speciale i sikkerhedsinstrumenterede systemer med høj integritet (SIS). I modsætning til generelle PLC'er,HIMA PLC-modulerer specialbygget til sikkerhedskritiske applikationer, hvor TÜV-certificeringen når SIL 3 eller SIL 4 de højeste niveauer defineret under IEC 61508.
HIMA PLC-moduler udgør kernen i et sikkerhedsinstrumenteret system (SIS) designet til at overvåge og kontrollere potentielle farer i industrielle processer. Systemarkitekturen omfatter typisk følgende komponentkategorier:
Vi tilbyder flere serier af sikkerhedscontrollere for at imødekomme forskellige applikationsskalaer og krav:
| Serie | Sikkerhedsniveau | Karakteristika og applikationer |
|---|---|---|
| HImax | SIL 3, PL e | Modulært system til mellemstore til store applikationer; understøtter redundante konfigurationer; velegnet til procesindustrier og jernbanetransport |
| HIMatrix | SIL 3, PL e | Kompakt system til tidskritiske applikationer og distribuerede installationer såsom maskinautomatisering |
| HIQuad X | SIL 3 | Højt fejltolerancesystem med skalerbar redundans |
| Planar 4 | SIL 4 | Kablet system designet til det højeste sikkerhedsniveau (SIL 4) |
| H41q | SIL 3 (TÜV certificeret) | Kompakt system med høj tilgængelighed velegnet til små systemer med begrænsede I/O-punkter |
| H51q | SIL 3 (TÜV certificeret) | Modulært system med høj tilgængelighed, der understøtter distribuerede layouts og udvidelse op til 256 I/O-moduler |
Et typisk HIMA sikkerhedskontrolsystem består af følgende kernemodultyper:
CPU-modulet udfører sikkerhedslogikken. Hvis der registreres en uoverensstemmelse mellem de to processorer, går systemet i en sikker tilstand. Denne arkitektur opnår SIL 3-certificering og bibeholder samtidig høj tilgængelighed.

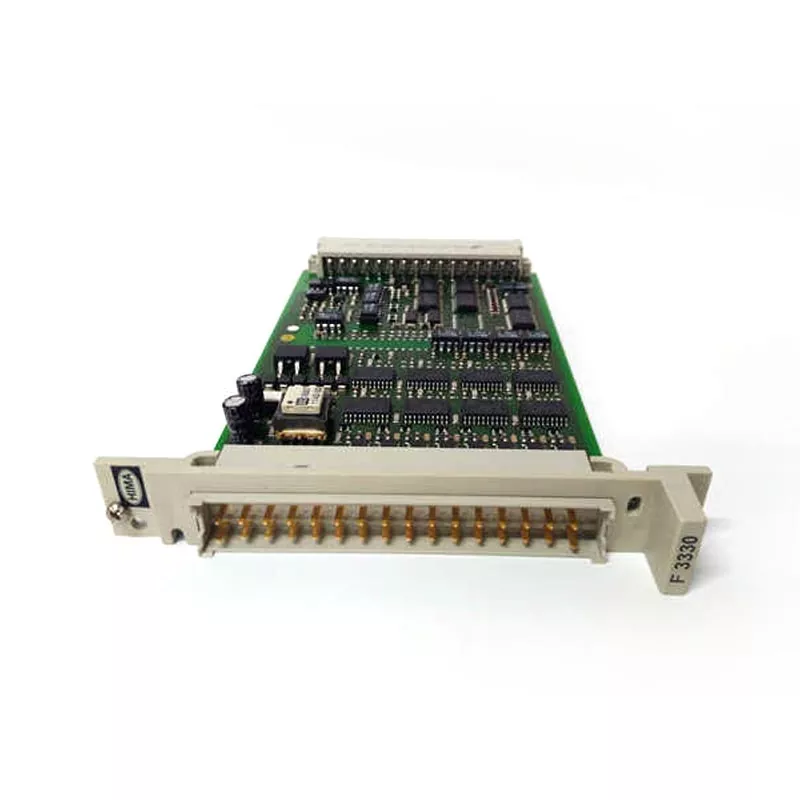

Disse forbinder feltsensorer og aktuatorer til controlleren. Digitale input/output moduler (såsom F3330) og analoge input/output moduler er tilgængelige. Redundans kan implementeres på kanalniveau eller modulniveau, hvilket gør det muligt for systemet at tolerere enkelte fejl uden at miste sikkerhedsfunktionen.
Kommunikationsmoduler håndterer intern systemkommunikation og ekstern netværksforbindelse. HIMAs SafeEthernet-protokol understøtter redundante kommunikationsstier, hvis en sti fejler, den anden overtager uden at afbryde systemdriften.
Disse leverer strøm til systemet og accepterer typisk 24V DC input. Redundante strømkonfigurationer understøttes for at forbedre systemets tilgængelighed.
TMR-arkitekturen (Triple Modular Redundancy) sikrer, at intet enkelt fejlpunkt kan kompromittere sikkerhedsfunktionen. Hvis en kanal fejler, fortsætter de resterende kanaler med at fungere, og systemet bevarer fuld funktionalitet.
HIMAs SafeEthernet-protokol understøtter redundante kommunikationsveje. Hvis en sti fejler, overtager den anden uden at afbryde systemets drift.
Alle HIMA PLC-moduler er TÜV-certificerede til at opfylde IEC 61508-kravene. Denne certificering er ikke blot en overholdelsesøvelse, og den repræsenterer verifikation af modulets design, fremstilling og testprocesser i forhold til de strengeste funktionelle sikkerhedsstandarder.
Systemet er meget konfigurerbart og kan tilpasses efter specifikke kundekrav. Denne fleksibilitet gør det muligt for modulerne at betjene forskellige brancher og applikationsscenarier.
HIMA PLC-moduler implementeres på tværs af industrier, hvor sikkerhedsintegritet er altafgørende:
Raffinaderier, kemiske anlæg, offshore platforme og langdistance olie- og gasrørledninger. HIMA-systemer giver nødstop (ESD), brand- og gasdetektion og højintegritetstrykbeskyttelse (HIPPS) til disse kritiske installationer.
Komplekse produktionstog, der kræver højpålidelige sikkerhedssystemer. Modulerne overvåger reaktorforholdene, styrer nødstopsekvenser og håndhæver sikkerhedslåse.
Kraftværker og nukleare anlæg er afhængige af HIMA sikkerhedssystemer til turbinekontrol, kedelsikkerhed og reaktorbeskyttelse. Planar4-systemer er ofte specificeret til SIL 4 nukleare applikationer.
Jernbaner og undergrundsbaner bruger HIMA sikkerhedssystemer til signalering, togkontrol og perronsikkerhed. HIMax-systemer er installeret i centraliserede trafikstyringscentre; HIMatrix-systemer giver distribueret sikkerhedslogik ved installationer langs vejen.
Processikkerhed for batch-reaktorer, steriliseringssystemer og håndtering af farligt materiale.
Q: Hvad er forskellen mellem HIMA PLC-moduler og standard-PLC'er?
A: HIMA PLC-moduler er sikkerheds-PLC'er designet til sikkerhedsinstrumenterede systemer (SIS). De anvender høj redundans, høj fejltolerance og TÜV-certificering for at opnå SIL 3 eller SIL 4 sikkerhedsniveauer. Standard PLC'er er ikke certificeret til disse sikkerhedsintegritetsniveauer og er ikke egnede til sikkerhedskritiske applikationer.
Q: Hvilke sikkerhedsintegritetsniveauer understøtter HIMA PLC-moduler?
A: Afhængigt af serien understøtter HIMA-systemer SIL 3 (HIMax, HIMatrix, H41q, H51q) eller SIL 4 (Planar4) i henhold til IEC 61508. Den specifikke serie bør vælges baseret på applikationens SIL-krav.
Q: Kan dette modul bruges til nødstopsystemer?
A: Ja. De bruges i vid udstrækning til nødstop (ESD), brand- og gasovervågning (F&G), højintegritetstrykbeskyttelse (HIPPS) og brænderstyringssystemer (BMS) på tværs af olie-, gas- og kemisk industri.
Q: Hvad er SafeEthernet, og hvordan forbedrer det systemets pålidelighed?
A: SafeEthernet er HIMAs sikkerhedskommunikationsprotokol, der understøtter redundante transmissionsveje mellem controllere og fjern-I/O. Hvis en sti fejler, overtager den anden uden afbrydelse, hvilket forbedrer den overordnede systemtilgængelighed.
Sp: Kan disse moduler udvides eller opgraderes efter installation?
A: Ja. HIMax- og H51q-systemer er modulopbyggede og understøtter udvidelse med yderligere I/O-moduler, efterhånden som kravene vokser. Hardware- og softwareopgraderinger kan implementeres med passende planlægning og sikkerhedsvurderinger.
Q: Er HIMA PLC-moduler stadig i produktion?
A: De fleste HIMA-serier forbliver i produktion, med undtagelse af nogle ældre ældre modeller. Yueyang Tongtu opretholder både aktive produktionsmodeller og udgåede modeller på fysisk lager. For specifik tilgængelighed, anmod om et tilbud med det nøjagtige varenummer.
Q: Hvad er forskellen mellem H41q og H51q systemer?
A: H41q er et kompakt system velegnet til små applikationer med begrænsede I/O-punkter. H51q er et modulært system, der understøtter distribuerede layouts med udvidelse op til 256 I/O-moduler. Begge er TÜV-certificeret til SIL 3. H51q er bedre egnet til større, mere distribuerede sikkerhedsapplikationer.
