GE Fanuc DS200PCCAG5AC

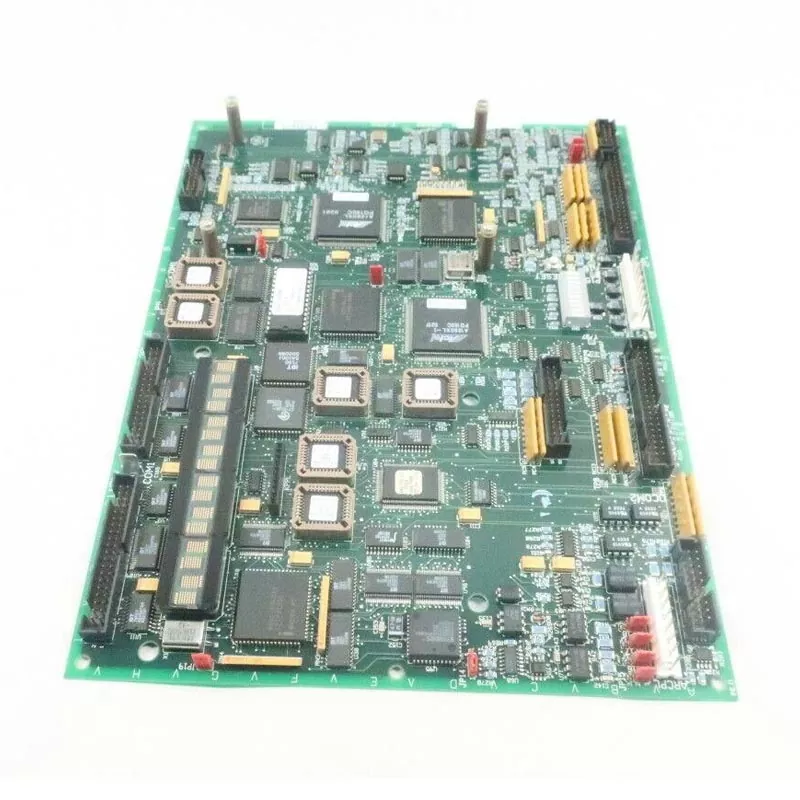

GE Fanuc DS200PCCAG5AC er et højeffekt PCCA-strømkontrolkort i GE Fanuc Mark V-kontrolsystemet, der fungerer som det centrale nav for enhedens drevkredsløb.

Produktparameter

Kernehardware og funktionelle funktioner

1. Dedikeret design med høj hestekræfter (High-HP).

G5 hardwarerevision specifikt konfigureret til højeffektapplikationer, der understøtter regenerative/ikke-regenerative drivtilstande med et ankerspændingsområde på 240–630V DC.

Ingen indbyggede snubbere: Alle bufferkomponenter flyttes til eksterne systemsamlinger. Dette er et bevidst teknisk design for Group G5 – ikke en defekt. Ved at fjerne indbyggede snubbere og dæmpningskredsløb forbedres effekttætheden og varmeafledningseffektiviteten væsentligt for højeffekt SCR-broapplikationer.

2. SCR Power Bridge Interface

Driver højstrøms SCR-effektbroer via pulstransformator-isolerede gate-signaler, hvilket giver 1500V RMS galvanisk isolation mellem lavspændingskontrolkredsløb og højspændingsstrømsektioner.

12 stikforbindelser til fremadgående og tilbagegående gate-impulssignaler, der understøtter fuldbro-SCR-topologier.

Grænser til DCFB-type strømkort og understøtter benreaktorer og bensikringer for præcis overstrømsbeskyttelse på grenniveau.

3. Fleksibel systemkonfiguration

4 indbyggede jumpere (JP1, JP2, WP3, WP4) til konfiguration: kortgruppenummer, systemspændingsområde, kondensatordrift, brotiming og spændingsfeedback.

Sikringsfrit design: afhængig af eksterne bensikringer til overstrømsbeskyttelse, et designvalg, der forenkler printudskiftning og reducerer vedligeholdelsestiden.

Kompatibel med J, K og M type Mark V rack rammer; understøtter både uafhængige og almindelige bustransformerkonfigurationer.

4. Diagnostik og statusovervågning

LED-indikatorer: PWR (Power), FEJL, TRIP – tillader hurtig statusvurdering på stedet.

Tavlemonterede testpunkter til signalverifikation (gateimpulser, CT/VT-feedbacksignaler) .

5. Miljø- og pålidelighedsdesign

Konform belægning til beskyttelse mod støv, fugt og kemisk eksponering i barske industrielle miljøer.

Driftstemperatur: -20°C til +60°C (standard industriområde) .

Lavt strømforbrug: ≤5W fra backplane-forsyningen.

Flerlags PCB-design med forbedret EMI-immunitet.

Kommunikationsgrænseflade og protokolkompatibilitet

1. Understøtter grænseflader med brugermikrocontrollere og PLC-udstyr; hardwaregrænseflader inkluderer RS-232 og RS-485 serielle porte, med samtidig kompatibilitet for Ethernet og trådløse kommunikationsmetoder.

2. Har indbygget understøttelse af flere kommunikationsprotokoller, inklusive PLC-specifikke protokoller, Modbus, I2C og brugerdefinerede protokoller, hvilket sikrer bred kompatibilitet med forskellige automatiseringsenheder på stedet.

3. Overvågnings- og driftsskærme er udviklet ved hjælp af HMImaker-konfigurationssoftware, hvilket muliggør hurtig, kodefri generering af grafiske grænseflader.

Arkitektur og driftsmæssige fordele

1. Fuldt digitalt hardwaredesign uden operativsystem, hvilket eliminerer risikoen for systemnedbrud; enheden starter direkte ind i den operationelle grænseflade, hvilket sikrer stabil skærmydelse.

2. Høj elektromagnetisk interferens (EMI) immunitet, hvilket gør den velegnet til installation inde i kabinetter i høj-EMI miljøer såsom kraftværker og kemiske bearbejdningsværksteder.

3. GE Fanuc DS200PCCAG5AC byder på et lavt samlet strømforbrug og hurtige skærmopdateringshastigheder; udskiftning af reservedele kræver ingen kompleks systeminstallation eller implementering på lavt niveau.

4. Kortet udfører to funktioner - visning og kontrol - og fungerer som et kritisk forbindelsespunkt for strømforsyningssystemer med høj effekt, der fungerer som en uundværlig kernekomponent i drevkredsløbet.

Mark V Systemkompatibilitet Hurtig reference

Gældende industrier og driftsbetingelser

1. Energi, strøm og olie og gas

Udskiftning af reservedele til Mark V-systemer i generatorsæt og strømudstyr; løser fejl i opstart/nedlukning og hastighedsreguleringssløjfer.

2. Kemisk fremstilling

Automatiseringsenheder til kemiske produktionslinjer, der anvendes til overvågning af procesudstyr og styring af lukket kredsløb.

3. Marineteknik

Automatiseringsfaciliteter til offshore platforme, håndteringsudstyrs procesovervågning og drivsignalrelæ.

4. Traditionel fremstilling

Eftermontering af ældre fabriksautomationssystemer; erstatter aldrende eller beskadigede plader af samme model for at genoprette udstyrets funktion.

Bemærk: GE Fanuc DS200PCCAG5AC er en udgået hardwarereservedel; det bruges primært til vedligeholdelse af eksisterende ældre systemer og anbefales ikke til udvikling af nye projekter.

FAQ

Spørgsmål 1: Kan GE Fanuc DS200PCCAG5AC udskiftes direkte med et PCCA-kort i standardversion?

A: Nej. Denne model er en dedikeret version med høj hestekræfter (High-HP) med G5-hardwarerevision. Selve kortet integrerer ikke snubber- eller dæmpningskomponenter – disse flyttes til eksterne systemsamlinger som et bevidst teknisk design til højeffektapplikationer. Direkte udskiftning med en standardversion (f.eks. G1/G2) vil resultere i manglende hardware og systemanomalier.

Før du fortsætter: Bekræft, at dit system har benreaktorer og bensikringer installeret. Bekræft, at den komplette hardwarekonfiguration matcher G5-kravet med høj effekt. Hvis du er usikker, skal du angive dit systems Mark V-rack-serienummer, og vi vil hjælpe med verifikation

Spørgsmål 2: Hvad er typiske symptomer på stedet, når kortet ikke fungerer korrekt?

A: Almindelige fejlsymptomer omfatter:

Enheden starter ikke eller udviser unormal hastighedsregulering

Drivenheden tripper med SCR-brorelaterede fejlkoder

I alvorlige tilfælde udløses øjeblikkelig nedlukningslås

Vigtigt: Nogle fejl er latente – ingen fejlalarmer vises, og indikatorlysene kan se normale ud. Disse sager kræver omfattende vurdering baseret på systemdiagnostiske data, herunder gate-impulssignalverifikation og CT/VT-feedback-tjek ved printmonterede testpunkter. Stol ikke udelukkende på LED-indikatorer til diagnose

Q3: Hvilke oplysninger kræves ved køb af denne reservedel, ud over det fulde modelnummer?

A: For at sikre kompatibilitet anbefaler vi at give:

Mark V systemversion og firmwarerevision (hvis kendt)

Enhedens nominelle effekt og armaturspændingsområde

System rack ramme type (J, K eller M)

Uanset om delen er til en komplet udskiftning af enhed eller til fejlfinding/backup formål

Nuværende bestyrelsesrevision (hvis du erstatter en eksisterende bestyrelse, bedes du angive dens fulde model og revision)

Disse oplysninger hjælper os med at verificere kompatibilitet og forhindre implementeringsfejl forårsaget af versionsuoverensstemmelse

Spørgsmål 4: Hvilke simple kontroller skal udføres efter modtagelse af tavlen, men før installation på stedet?

A: Tjekliste før installation:

Q5: Er dette printkort stadig i produktion af den originale producent?

A: Nej. Denne hardware er en udgået reservedel. GE masseproducerer ikke længere DS200PCCAG5ACB. Markedets tilgængelighed afhænger primært af eksisterende beholdning.

Udvalgsråd: Når du køber denne del, skal du prioritere at verificere hardwareversionskompatibilitet (G5-revision) og systemkonfiguration for at undgå at købe en inkompatibel komponent. Vi leverer kun ægte originale boards hentet gennem formelle kanaler, ikke renoverede eller reddede enheder.

Q6: Kan kortet hot-swaps, mens systemet kører?

A: Nej. Mark V-systemer er ikke designet til live-indsættelse af PCCA-hardware. At trække kortet under strøm kan beskadige SCR-grænseflader eller backplane-forbindelser. Sluk altid systemet helt før fjernelse eller installation.
