Fuji NP1X1606-W

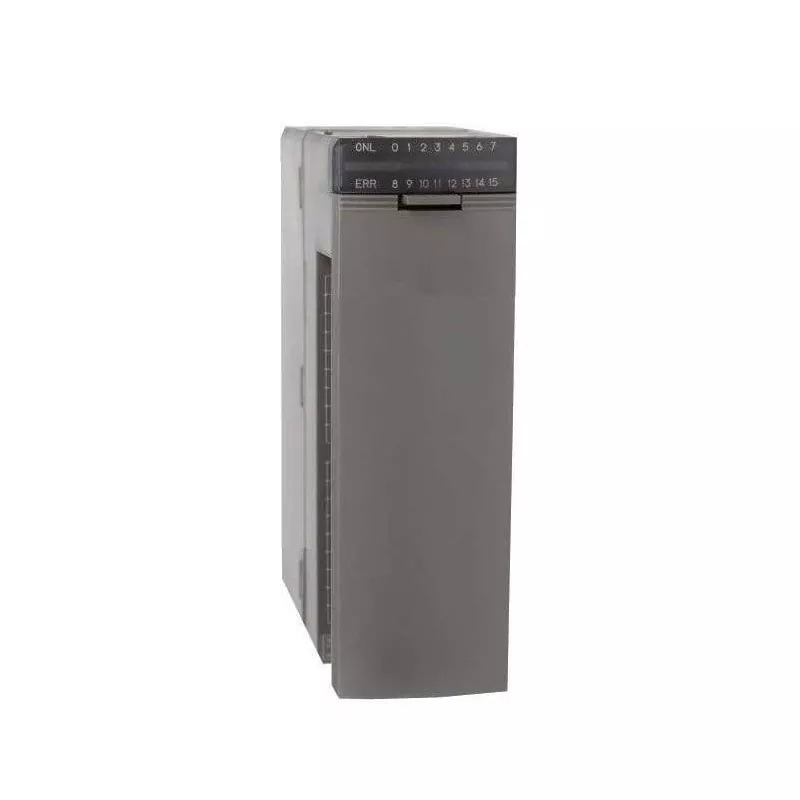

Fuji NP1X1606-W er et 16-punkts DC input udvidelsesmodul til MICREX-SX serie PLC. Den accepterer 24 VDC feltsignaler og giver digital inputstatus til CPU'en. Modulet bruges i kontrolpaneler, hvor der kræves yderligere indgangspunkter.

Yueyang Tongtu leverer dette modul som en industriel automationsreservedel. Virksomheden har et lager af Fuji MICREX-SX-komponenter og understøtter sourcing til ældre eller udgåede varenumre. Inspektion før forsendelse og kompatibilitetsbekræftelse er tilgængelig.

Produktidentifikation

Tekniske specifikationer

Værdierne ovenfor er baseret på oplysningerne fra produktkilden. For detaljerede tekniske parametre såsom driftstemperatur, opbevaringstemperatur, dimensioner og vægt henvises til den officielle Fuji Electric MICREX-SX tekniske dokumentation. Hvis det officielle datablad er tilgængeligt, skal det bruges som den primære reference.

Teknisk kilde: Fuji Electric MICREX-SX-seriens dokumentation og produktmanual. Hvor der er uoverensstemmelser, har de officielle producentdata forrang.

Design og hardwarefunktioner

NP1X1606-W er en del af MICREX-SX modulære I/O-system. Modulet bruger et kompakt hus for at spare plads på kontrolpanelet. Den forbindes til systemet via udvidelsesgrænsefladen og giver skrueklemmer til feltledninger.

Indgangskredsløbet accepterer standard 24 VDC-signaler fra sensorer, kontakter og relækontakter. Svartiden på ca. 10 ms er velegnet til generelle digitale input-applikationer.

Feltvedligeholdelse og fejlfinding

Rutinemæssig vedligeholdelse

1. Hold ventilationsåbningerne fri for støv og snavs. Ophobet støv kan reducere varmeafledning og føre til for tidlig ældning af komponenter.
2. Kontroller skrueterminalerne med jævne mellemrum. Vibrationer og termisk cykling kan få forbindelser til at løsne sig over tid.
3. Kontroller, at terminaldækslet er installeret efter ledningsføring. Beskyttelsesklassificeringen IP20 afhænger af, om dækslet er på plads.

Almindelige fejltjek

Hvis et inputpunkt ikke registreres korrekt:

1. Bekræft, at feltenheden leverer 24 VDC til indgangsterminalen.
2. Kontroller ledningerne fra klemrækken til modulet. En løs skrue eller knækket ledning er en hyppig årsag.
3. Bekræft indgangsindikatorens LED for den tilsvarende kanal. Hvis LED'en er tændt, men CPU'en ikke læser signalet, kan problemet være i udvidelseskommunikationen.
4. Hvis LED'en er slukket, mens feltsignalet er til stede, kan indgangspunktet være beskadiget, eller den fælles terminal kan blive afbrudt.
5. Skift feltledningerne til et kendt, fungerende inputpunkt. Hvis signalet følger feltenheden, er det originale indgangspunkt defekt.

Produktbevis og inspektion

For at understøtte produktverifikation kan følgende varer leveres eller bekræftes før forsendelse:

• Faktiske modulfotos (forside, bagside, terminalside)
• Navneskilt og varenummer foto
• Inspektionsjournal før forsendelse
• Indpakningstilstand foto

Tilgængeligheden af ​​disse varer afhænger af det aktuelle lager og batch. Anmod om dem, når du bekræfter ordren.

Tjekliste til inspektion før forsendelse

Ofte stillede spørgsmål

Q1: Hvordan bekræfter jeg, at NP1X1606-W er kompatibel med mit MICREX-SX-system?

A: Giv CPU-modellen og et foto af det eksisterende modul. Vi kontrollerer udvidelsesgrænsefladen og systemkonfigurationen før forsendelse.

Q2: Hvad er forskellen mellem 7 mA indgangsstrømmen og det 35 mA gældende signal?

A: 7 mA er den typiske strøm, der trækkes af modulindgangskredsløbet, når 24 VDC er påført. 35 mA er den maksimale strømværdi for feltsignalkilden. Den nøjagtige betydning af disse værdier skal bekræftes fra det officielle Fuji Electric-datablad.

Q3: Kan dette modul hot-swaps?

A: NP1X1606-W er ikke designet til hot swap. Systemet skal slukkes, før modulet fjernes eller indsættes for at undgå beskadigelse.

Q4: Hvad skal jeg kontrollere, hvis et inputpunkt holder op med at fungere?

A: Kontroller først, at feltsignalet er til stede på terminalen. Kontroller derefter ledningerne og indgangsindikatoren. Hvis LED'en er tændt, men CPU'en ikke læser signalet, skal du kontrollere udvidelseskommunikationen. Hvis LED'en er slukket, kan indgangskredsløbet være beskadiget.

Q5: Er NP1X1606-W stadig tilgængelig?

A: Tilgængelighed afhænger af producentens nuværende produktionsstatus og distributørbeholdning. Kontakt os venligst med den påkrævede mængde og leveringssted, så vi kan kontrollere aktuelle indkøbsmuligheder.

Q6: Kan jeg bruge dette modul med en anden Fuji PLC-serie?

A: NP1X1606-W er specifik for MICREX-SX-serien. Den er ikke kompatibel med andre Fuji PLC-familier. CPU-modellen skal bekræftes inden bestilling.

Leverandørinformation

Yueyang Tongtu E-commerce Co., Ltd. har leveret industrielle automationsreservedele i over 20 år. Virksomheden fokuserer på PLC-, DCS- og maskinovervågningssystemer og holder lager af Fuji MICREX-SX-komponenter.

• Forretningsomfang: Industrielle automationsreservedele, herunder PLC-moduler, I/O-enheder, DCS-systemkomponenter og udgåede styresystemdele.
• Kvalitetskontrol: Alle produkter kontrolleres for delnummer, fysisk tilstand og forbindelsesintegritet før forsendelse. Tredjepartsinspektion accepteres.
