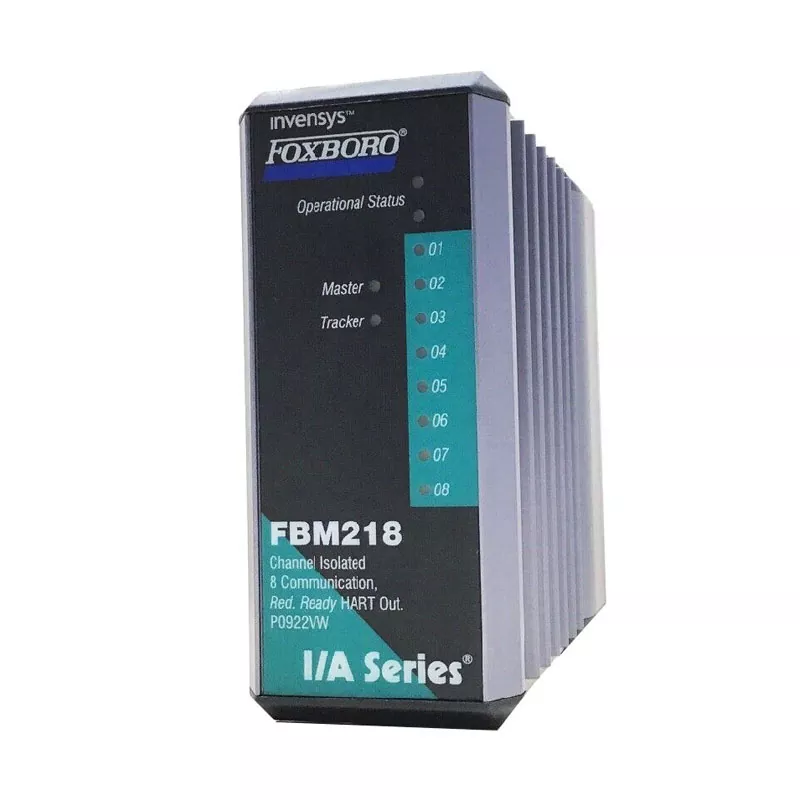

Foxboro FBM218 P0922VW

Yueyang Tongtu leverer Foxboro FBM218 P0922VW for at strømline integration af digitale feltenheder inden for Foxboro DCS-arkitekturer. Designet som en redundant eller enkelthoved H1-grænseflade, ruter den procesvariabler, statusdiagnostik og enhedskonfigurationsdata mellem H1-feltinstrumenter og feltkontrolprocessoren (FCP) over en enkelt parsnoet kabelstruktur.

Nøgle tekniske egenskaber

• FOUNDATION Fieldbus H1-standardoverholdelse: Foxboro FBM218 P0922VW overholder IEC 61158-2 fysiske lag-standarden, der opererer med en kommunikationshastighed på 31,25 kbit/s
• 8-kanals feltgrænsefladekapacitet: Understøtter multi-drop topologi, hvilket muliggør tilslutning af flere H1 intelligente feltinstrumenter pr. segment afhængigt af feltstrømforbrug og kabellængde.
• Bus Signal Line Diagnostics: Overvåger kontinuerligt feltbusspændingsniveauer, signaldæmpning og buskommunikationsfejl for at identificere kabelforringelse, før der opstår signaltab.
• I/A Series Backplane Integration: Tilsluttes standard Foxboro Baseplates (200 Series) til direkte strømfordeling og højhastigheds HDLC kommunikation med kontrolprocessoren.
• Kompatibilitet med farlige områder: Understøtter egensikre (IS) feltledningstopologier, når de er parret med passende feltbusstrømforsyninger og barrierer.

Tekniske specifikationer

Retningslinjer for systemarkitektur og ledningsføring

Valg af bundplade og strømmodul

Sørg for, at Foxboro FBM218 P0922VW er installeret på en kompatibel 200-seriens bundplade (f.eks. P0926KE eller P0926HM) med en redundant strømforsyningskonfiguration.

Segment Terminator Konfiguration

Hvert H1-feltbussegment kræver nøjagtigt to feltbusterminatorer (en ved strømbehandleren/modulenden, en ved den fjerneste feltenhed) for at forhindre signalrefleksioner.

Standarder for kabeladskillelse

Brug skærmet parsnoet kabel (type A fieldbuskabel, 0,8 mm² / AWG18). Før kommunikationsledninger i separate kabelbakker væk fra højspændings-vekselstrømsledninger med en minimumsafstand på 100 mm.

Kvalitetssikringstjenester

Yueyang Tongtu har specialiseret sig i at indkøbe og levere industrielle automationskomponenter fra Foxboro, Allen Bradley, Siemens og andre automationsplatforme til anlægsvedligeholdelse og systemintegrationsprojekter.

• Fysisk og hardwareverifikation: Modelnumre, serienumre og hardwarerevisionsbogstaver (P0922VW) verificeres før forsendelse. Konnektorer, styreskinner og PCB-hus gennemgår fysisk inspektion.
• ESD-beskyttende emballage: Alle enheder sendes i antistatiske ESD-poser med tilpasset skumbeskyttelse for sikker international transport.
• Kommerciel support og tilbud: Lagertilgængelighed, formelle pristilbud, datasæt og muligheder for masseindkøb leveres efter direkte anmodning til Yueyang Tongtu.
• Betalings- og leveringsmuligheder: International ekspresforsendelse administreres gennem DHL, FedEx og UPS. Kontant ved levering (COD) vilkår er tilgængelige via udpegede logistikagenter.

FAQ

Q: Hvad er den nøjagtige forskel mellem Foxboro FBM218 P0922VW og andre standard analoge I/O-moduler som FBM201?

A: FBM201 er et 4-20mA analogt inputmodul til traditionelle punkt-til-punkt analoge enheder. FBM218 P0922VW er et digitalt FOUNDATION Fieldbus H1-interfacemodul, der håndterer multivariabel digital kommunikation, diagnostik og konfigurationsdata fra H1-feltinstrumenter.

Sp: Giver FBM218 P0922VW direkte strøm til fieldbus-enheder?

A: Nej. FBM218 behandler kommunikationssignaler. Feltenheder kræver strømforsyning via dedikerede fieldbus-strømbehandlingsanlæg og strømforsyninger forbundet til feltbussegmentet.

Q: Kan FBM218 P0922VW hot-swappable under systemdrift?

A: Ja, modulet understøtter fjernelse og indsættelse under strøm (RIUP) på standard Foxboro 200-seriens bundplader uden at forstyrre tilstødende driftsmoduler på den samme bundplade.
