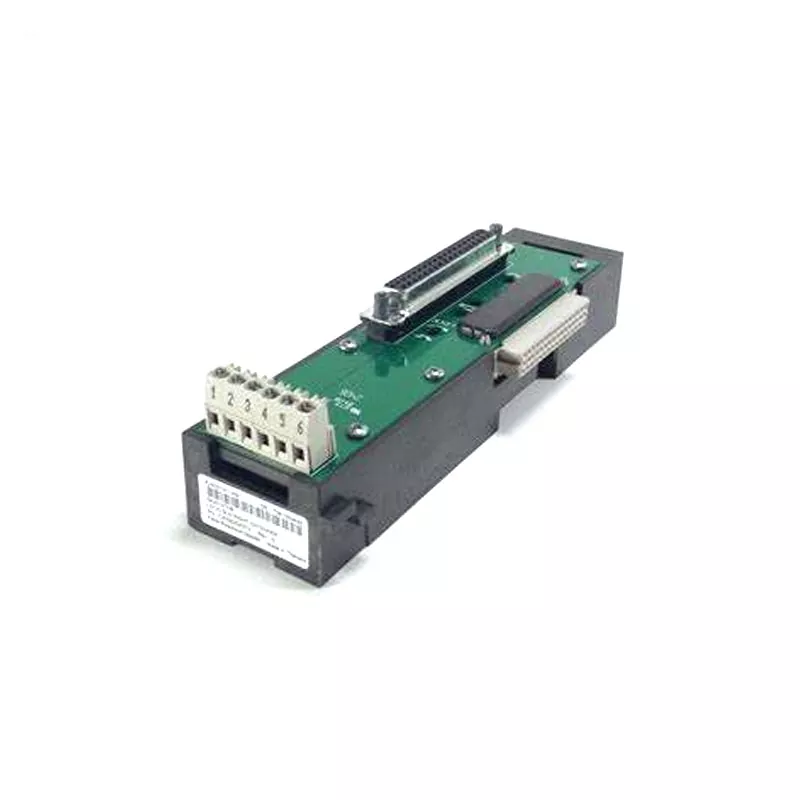

Emerson KJ4010X1-BG1 12P0830X062

Emerson KJ4010X1-BG1 12P0830X062 leveret af Yueyang Tongtu tilhører DeltaV M-seriens I/O-undersystem og fungerer som et bæremodul. Den udfører ikke signalkonvertering eller logisk behandling; dens rolle er at vedligeholde den elektriske og mekaniske forbindelse af LocalBus, der overfører både data og strøm fra venstre transportør til højre transportør.

Dette modul er typisk nødvendigt, når et eksisterende DeltaV-rack er løbet tør for I/O-slots, og der kræves yderligere bærere for at kunne rumme flere I/O-moduler. Ved at installere Emerson KJ4010X1-BG1 12P0830X062 i det passende slot, udvides LocalBus til det nye underrack, så de ekstra I/O-moduler kan administreres af den samme controller.

Produktegenskaber

Kapacitetsudvidelse uden udskiftning af controller

Når du bruger dette modul til at tilføje I/O-kapacitet, forbliver DeltaV-controlleren uændret, og systemkonfigurationen kræver ikke en fuld download.

Certificering for farlige områder

Modulet bærer ATEX Zone 2, IECEx, FM Class I Division 2, CSA og UKEX certificeringer. Det kan installeres direkte på industrianlæg med brændbare gasser eller støv, såsom raffinaderier, kemiske anlæg og naturgasbehandlingsfaciliteter.

Bredt temperaturområde

Driftstemperaturområdet er –40°C til +70°C, hvilket gør det velegnet til udendørs skabe, rum uden aircondition og ekstreme klimaforhold.

Værktøjsfri installation

Modulet bruger et snap-in design. Den kan indsættes i bagpladens styreslidser, indtil låsen går i indgreb, hvilket ikke kræver specialværktøj.

Mekanisk robusthed

Modulet opfylder ISA-S71.04-1985 klasse G3 for luftbåren forureningsmodstand og modstår 10g stød (halvsinus, 11ms) og 1mm peak-to-peak vibrationer.

Installationsvejledning

Før du installerer eller fjerner Emerson KJ4010X1-BG1 12P0830X062, skal DeltaV-racket være slukket. Modulet må ikke indsættes eller trækkes ud, mens systemet er strømførende.

Installationstrin:

1. Sørg for, at systemet er slukket, og at området er sikkert.

2. Juster modulet med bagplansstyrespalterne, og skub det vandret ind.

3. Indsæt, indtil låsemekanismen går i indgreb, og kontroller, at modulet flugter med tilstødende holdere og sidder sikkert.

Efter installationen kræves ingen kalibrering eller parameterkonfiguration, da modulet ikke indeholder nogen justerbare komponenter eller dele, der kan serviceres af brugeren.

To vigtige punkter at bemærke:

1. Hvis du fjerner et operatørmodul, mens systemet er strømforsynet, afbrydes LocalBus-kontinuiteten, hvilket får alle nedstrømsoperatører til at miste kommunikationen med controlleren.

2. For LocalBus-kabler, der krydser mellem indkapslinger i farlige områder, skal der anvendes ledningsbeskyttelse i henhold til NEC- eller IEC-krav.

Valgvejledning

Før du bestiller Emerson KJ4010X1-BG1 12P0830X062, skal følgende varer verificeres:

Udvidelsesretning

Denne model er en højre forlænger. Hvis racklayoutet kræver busforlængelse til venstre, er en anden model nødvendig. Tjek tegningen af ​​rackarrangementet, før du afgiver en ordre.

Samlet daisy-chain længde

Tilføj bredderne af alle eksisterende og foreslåede transportører for at bekræfte, at den samlede længde ikke overstiger 6,5 meter. Hvis totalen overstiger denne grænse, kan du overveje at partitionere systemet eller tilføje en anden controller i stedet for at fortsætte med kædeforlængere.

Klassificering af farlige områder

Bekræft, at stedets klassificering af farlige områder stemmer overens med modulets certificeringer. Dette modul er velegnet til Zone 2 og Klasse I Division 2. Det er ikke godkendt til Zone 0 eller Zone 1.

Strømbudget

LocalBus leverer 12,6 VDC ved maksimalt 8A. Hver ekstra bærer og dens I/O-moduler vil øge strømforbruget. Beregn den aktuelle belastning før udvidelse for at sikre tilstrækkelig strømreserve.

Produkttilgængelighed

Denne model er udgået. Ved nye projekter vurderes om overskudslager vil være tilstrækkelige til langsigtede vedligeholdelsesbehov. Til eksisterende systemudvidelser eller reservedelsopfyldning er lagerkanaler generelt tilstrækkelige.

Tekniske specifikationer

Anvendelsesindustrier

Emerson KJ4010X1-BG1 12P0830X062 bruges i industrier, der kræver procesautomatisering og systemudvidelsesevne:

Olie og gas: raffinaderier, naturgasbehandling, katalytiske krakningsenheder

Kemisk og petrokemisk: Procesløkker til temperatur-, tryk- og flowkontrol

Strømproduktion: termiske kraftværker, gasturbineanlæg, hjælpesystem I/O udvidelse

Vand- og spildevandsbehandling: Proceskontrol og sammenkobling til kommunale og industrielle faciliteter

Fremstilling og metaller: stålværker, minedrift og generel fremstilling med distribuerede I/O-behov

FAQ

Q: Er denne model stadig i produktion?

A: Nej. Emerson stoppede den 31. december 2018. Nuværende forsyning kommer fra fabriksoverskud eller testet brugt lager.

Q: Hvad er forskellen mellem en venstre forlænger og en højre forlænger?

A: Den højre forlænger (KJ4010X1-BG1) sender LocalBus fra den nuværende transportør til den næste transportør til højre. Den venstre forlænger sender den til venstre. De har forskellige fysiske konnektororienteringer og kan ikke bruges i flæng. Bekræft retningen før bestilling.

Q: Kræver modulet kalibrering eller konfiguration efter installation?

A: Nej. Det er en passiv hardwareforlænger uden justerbare komponenter, så ingen kalibrering eller softwareopsætning er nødvendig.

Sp: Kan modulet indsættes eller fjernes, mens systemet kører?

A: Nej. Systemet skal være helt slukket før enhver indsættelse eller fjernelse. Hot-swapping vil afbryde LocalBus og kan forårsage kommunikationsfejl.

Q: Hvad sker der, hvis daisy-chain-længden overstiger 6,5 meter?

A: Ud over 6,5 meter kan signalintegritet og timing ikke garanteres, hvilket kan føre til kommunikationsfejl eller moduludfald. Denne grænse skyldes bussens elektriske drivevne og kan ikke overvindes ved at tilføje flere forlængere.

Om Yueyang Tongtu

Yueyang Tongtu E-commerce Co., Ltd. har været aktiv i handel med industriel automationsdele i over 20 år. Dets kerneforretning er at levere reservedele til DCS, PLC, robot- og sikkerhedskontrolsystemer, servicering af slutbrugeranlæg, systemintegratorer og udbydere af tekniske vedligeholdelsestjenester.

Vores partnermærkeportefølje dækker mere end ti større kontrolsystemer, herunder ABB, Honeywell, Bently Nevada, GE Fanuc, Foxboro, Triconex, Yokogawa, Schneider, HIMA, Emerson og Siemens. Produktkategorier omfatter controllere, I/O-moduler, strømforsyninger, kommunikationskort, sensorer, termineringsenheder, racks og backplane-komponenter.

Kunderne er fordelt på tværs af industrier som olie, naturgas, kemikalier, el, metallurgi, papirfremstilling, bilfremstilling, vandbehandling, kommunal teknik og maskinfremstilling.

Alle produkter leveres med 12 måneders garanti. For bekræftede kvalitetsproblemer dækker virksomheden reparation, udskiftning eller tilbagebetaling samt de tilhørende forsendelsesomkostninger. Produktets stand (ny original, testet brugt) er tydeligt angivet i tilbuddet, uden at kilden skjules, så kunderne kan vælge efter deres behov.

Anmod om et tilbud nu!

For at forespørge om Emerson KJ4010X1-BG1 12P0830X062 eller andre DeltaV-systemkomponenter, bedes du angive følgende oplysninger:

Tilbud besvares typisk inden for 24 arbejdstimer, inklusive lagerstatus, pris og estimeret forsendelsesplan.
