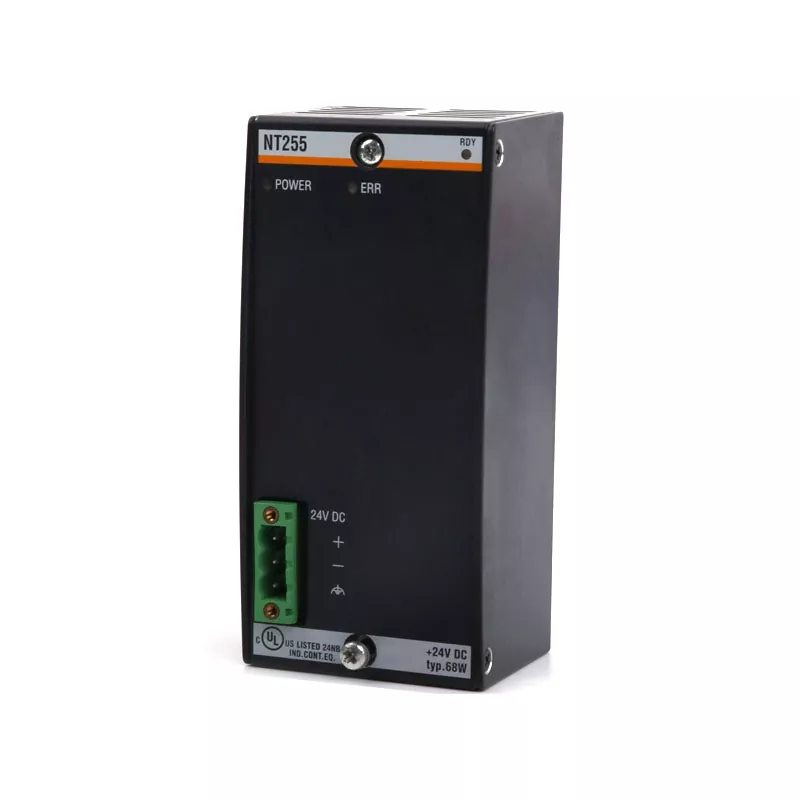

Bachmann NT255

Bachmann NT255 er et strømforsyningsmodul, der bruges i Bachmann modulære automationssystemer. Den leverer de driftsspændinger, der kræves af CPU'er og andre moduler, der er tilsluttet gennem systemets backplane, med en 18-34 V DC input og 45 W udgangseffekt. Op til 55 W er tilgængelig for midlertidige spidsbelastninger, mens hoved +5 V-udgangen understøtter op til 6 A.

Modulet giver også +15 V og -15 V udgange på 0,5 A hver sammen med elektronisk omvendt polaritetsbeskyttelse, indgangsspændingsovervågning, galvanisk isolation, statusindikation og et strømsvigtsignal. Ved udskiftnings- eller vedligeholdelsesprojekter skal den nøjagtige model og varenummer kontrolleres i forhold til den eksisterende installation.

Produktidentifikation

Nøglespecifikationer

Power Supply Function

Strømforsyningsmodulet er en del af den interne strømarkitektur i et Bachmann automationssystem. Den konverterer den indgående DC-forsyning til de spændinger, der kræves af CPU'en og andre moduler installeret gennem bagplanet.

Enheden har tre udgangsspændingsniveauer: +5 V, +15 V og -15 V. +5 V-udgangen er klassificeret til 6 A med en 8 A-spidskapacitet, mens ±15 V-udgangene understøtter 0,5 A hver. Disse udgange er beregnet til at forsyne den tilsluttede systemhardware i stedet for at fungere som en generel ekstern jævnstrømsforsyning.

Adskillige beskyttelses- og overvågningsfunktioner understøtter pålidelig systemdrift. Elektronisk beskyttelse mod omvendt polaritet hjælper med at forhindre skader fra forkert inputpolaritet, mens overvågning af indgangsspænding kan generere en strømsvigtmeddelelse, når forsyningstilstanden falder uden for det krævede område. Galvanisk isolering giver adskillelse mellem input-, system- og jordkredsløb.

Systemkompatibilitet

Dette modul er designet til Bachmanns modulære automatiseringsarkitektur og arbejder med backplane-forbundne systemkomponenter. Dens egnethed afhænger derfor af konfigurationen af ​​det komplette styresystem snarere end af elektriske specifikationer alene.

Når du vælger en erstatning, skal den originale model, varenummer, bagpladekonfiguration, inputforsyning, påkrævet outputkapacitet og miljøforhold kontrolleres. Dette er især vigtigt ved vedligeholdelse af ældre automationsudstyr, hvor udskiftningskomponenten skal svare til en etableret systemkonfiguration.

Oplysningerne på den originale modulmærkat er normalt det mest nyttige udgangspunkt. Angivelse af det nøjagtige varenummer kan hjælpe med at identificere den nødvendige komponent, før tilgængelighed og leveringskrav bekræftes.

NT255 og NT255 CC

Standardversionen og NT255 CC ColdClimate-versionen er tilgængelige til forskellige driftsmiljøer. Standardenheden er identificeret med varenummer 00031426-00, mens ColdClimate-versionen bruger 00031427-00.

Begge versioner har den samme grundlæggende strømforsyningsfunktion og udgangskonfiguration. ColdClimate-varianten er beregnet til applikationer, hvor lavere temperaturer og miljøforhold som f.eks. kondens skal tages i betragtning.

Den korrekte version bør afgøres ud fra den originale udstyrsdokumentation, modulidentifikation og det faktiske installationsmiljø i stedet for alene ud fra udseendet.

Ansøgninger

Bachmann NT255 bruges i Bachmann-baserede industrielle automatiserings- og kontrolsystemer, hvor der kræves intern jævnstrøm til CPU'er og andre tilsluttede moduler. Typiske krav kan opstå under systemvedligeholdelse, udstyrsreparation, kontrolsystemudvidelse og klargøring af kritiske reservedele.

Valget bør baseres på den komplette systemkonfiguration i stedet for alene udgangseffekt. De tilsluttede moduler, backplane-arrangement, indgående forsyning, miljøforhold og påkrævet version skal alle overvejes, når egnetheden bekræftes.

Bestillingsinformation

Til sourcing kan kunderne give det komplette model- eller varenummer sammen med den nødvendige mængde, krav til produkttilstand, applikationsoplysninger og leveringsdestination.

Standardvarenummeret er 00031426-00. Hvis den eksisterende installation bruger ColdClimate-versionen, skal den påkrævede komponent bekræftes som NT255 CC, 00031427-00.

Angivelse af de originale identifikationsoplysninger i begyndelsen af ​​indkøbsprocessen hjælper med at reducere modelvalgsfejl og gør det muligt at kontrollere tilgængelighed, tilstand, mængde og leveringskrav mere effektivt.

Ofte stillede spørgsmål

Hvad er Bachmann NT255?

Det er et strømforsyningsmodul til Bachmann modulære automationssystemer, der leverer de interne forsyningsspændinger, der kræves af CPU'en og andre backplane-forbundne moduler.

Hvad er indgangsspændingsområdet?

Det specificerede indgangsspændingsområde er 18–34 V DC.

Hvad er de vigtigste outputklassificeringer?

Modulet giver +5 V ved 6 A, med 8 A spidskapacitet, sammen med +15 V og -15 V ved 0,5 A hver. Den nominelle udgangseffekt er 45 W, med op til 55 W tilgængelig for midlertidige spidsbelastninger.

Hvad er forskellen mellem standard- og ColdClimate-versionerne?

Standardversionen er identificeret med 00031426-00, mens ColdClimate-versionen er 00031427-00. Sidstnævnte er beregnet til installationer, hvor lavere temperaturer og kondensrelaterede miljøforhold skal tages i betragtning.

Hvilke oplysninger er nødvendige for et erstatningstilbud?

Det originale varenummer er den mest nyttige reference. Mængde, krav til produkttilstand, eksisterende systemoplysninger og leveringsdestination kan også leveres for at understøtte tilgængeligheds- og indkøbskontrol.

Anmod om et tilbud

Har du brug for 00031426-00 eller 00031427-00 til et eksisterende Bachmann-automationssystem? Send os det originale varenummer, påkrævet antal, krav til produktets tilstand og leveringsdestination. Yueyang Tongtu kan kontrollere den tilgængelige forsyning og give oplysninger om sourcing og levering baseret på dine krav.
