Allen-Bradley 1794-IT9 leveret af Yueyang Tongtu er et 8-kanals isoleret analogt inputmodul med høj tæthed i Rockwell Automation FLEX™ I/O-systemet. Specielt konstrueret til at fange ultrasvage signaler uden drift, giver den signal mellem højtemperatur-procesmiljøer og industrielle controllere som ControlLogix, CompactLogix eller SLC 500-systemer.
Forbindes direkte med termoelementer af typen J, K, T, E, R, S, B og N, mens de også håndterer direkte millivolt-indgange inden for området.
Indbygget kanal-til-kanal-isolering forhindrer jordsløjfer og hjælper med at reducere signalustabilitet forårsaget af elektrisk støj og jordforbindelsesproblemer.
Konverterer temperatursensorændringer på mikrovoltniveau til præcise 16-bit digitale signaler, hvilket garanterer nøjagtig procesovervågning.
Har intern kompensation for kold overgang for at opretholde høj målenøjagtighed selv under svingende omgivelsestemperaturer i styreskabet.
Monteres problemfrit på standard 1794 Terminal Base Units (TBU'er) og kommunikerer på tværs af EtherNet/IP, ControlNet eller DeviceNet via FLEX I/O netværksadaptere (f.eks. 1794-AENT).
|
Funktion / parameter |
Teknisk specifikation |
|
Modelnummer |
Allen-Bradley 1794-IT9 |
|
Produkttype |
Isoleret termoelement / millivolt indgangsmodul |
|
System serien |
1794 FLEX™ I/O-system |
|
Antal indgange |
8 isolerede kanaler |
|
Indgangsområder |
Termoelement: J, K, T, E, R, S, B, N Typer / |
|
Monteringsformat |
DIN-skinnemontering (via 1794 Terminal Base Unit) |
|
Netværkssupport |
EtherNet/IP, ControlNet, DeviceNet (adapterafhængig) |
|
Certificeringer |
CE-mærket, UL-listet, CSA, C-Tick |
For at sikre problemfri implementering og undgå bestillingsfejl skal du parre Allen-Bradley 1794-IT9 med den relevante terminalbasisenhed (TBU) og adapter:
• 1794-TB3T: Anbefalet til termoelementindgange; giver indbyggede terminaler til kompensation for kold kryds (CJC).
• 1794-TB3G: Velegnet til jordede sensorapplikationer, der kræver udvidede jordingspunkter.

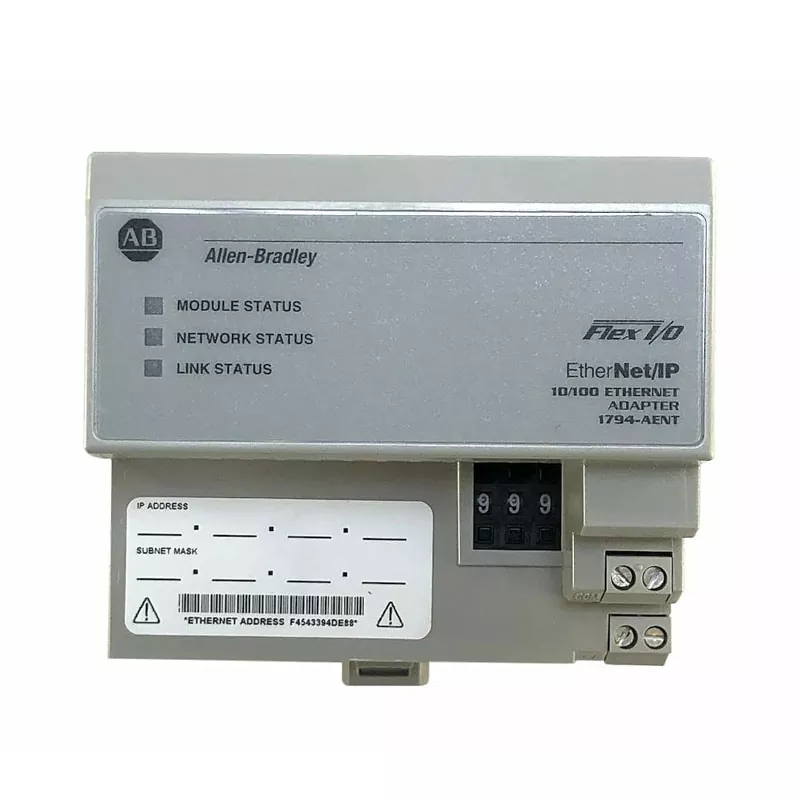

• 1794-AENT / 1794-AENTR: Til dual/single-port EtherNet/IP industrielle netværk.
• 1794-ACN15 / 1794-ACNR15: Til ControlNet-arkitektur.
• 1794-ADN: Til DeviceNet-feltbussystemer.
Petrokemisk og olie/gas: Temperaturovervågning i realtid for reaktionsbeholdere, krakningsovne og transportrørledninger for at opretholde driftssikkerheden.
Strømproduktion og energidistribution: Præcis overvågning af turbinelejetemperaturer, kedeldampforhold og transformeropvarmning.
Metalbearbejdning og metallurgi: Temperatursporing i varmebehandlingsovne, udglødningslinjer og kontinuerlige støbesystemer.
Diskret produktion og bilindustrien: Automatisk procesopvarmning, termiske hærdningsovne og klimakontrollerede samlebånd.
Brug ikke standard 2-leder terminalbaser (som 1794-TB2); 1794-IT9 kræver en 3-leder eller specialiseret CJC-udstyret baseenhed (såsom 1794-TB3T) for at fungere nøjagtigt.
Før termoelementforlængerledninger i separate, afskærmede ledninger væk fra højspændingsledninger i det mindste for at forhindre signalforvrængning.
Selvom FLEX I/O understøtter fjernelse og indsættelse under strøm (RIUP), skal du sikre dig, at terminalens basenøglekontakt er indstillet til position 3, før du installerer 1794-IT9.
1. Ægte garanti: Fremskaffet gennem legitime, verificerede forsyningskanaler med tilgængelig produktdokumentation og sporbare forsyningsregistreringer – ingen renoverede eller forfalskede dele.
2. Inspektion før forsendelse: Hver enhed gennemgår visuel verifikation, kontrol af pin-integritet og antistatisk ESD-emballering før afsendelse.
3. Teknisk integrationssupport: Gratis vejledning om modulhardwarekonfiguration, I/O-kortlægning og kommunikationsopsætning til Rockwell Automation-platforme (ControlLogix, CompactLogix og SLC 500).
A: 1794-IT9 er specialiseret i termoelementer og indgange med kanalisolering, hvilket gør den ideel til høje temperaturer og svage millivolt applikationer. 1794-IRT8 er på den anden side et kombinationsmodul, der håndterer både RTD (Resistance Temperature Detector) og termoelementsensorer på ikke-isolerede kanaler.
A: Ja. Mens modulet monteres på en FLEX I/O-base, forbindes det til SLC 500-systemer via et 1747-SN RIO Scanner-modul eller via en EtherNet/IP-adapter (1794-AENT), der er forbundet med moderne PLC-arkitekturer.
A: Først skal du kontrollere, at du bruger en 1794-TB3T terminalbase med korrekt tilsluttede Cold Junction Compensation (CJC) sensorer. For det andet skal du kontrollere, at sensorafskærmningen er jordet på et enkelt punkt og isoleret fra elledninger
