Honeywell MC-TDOY22

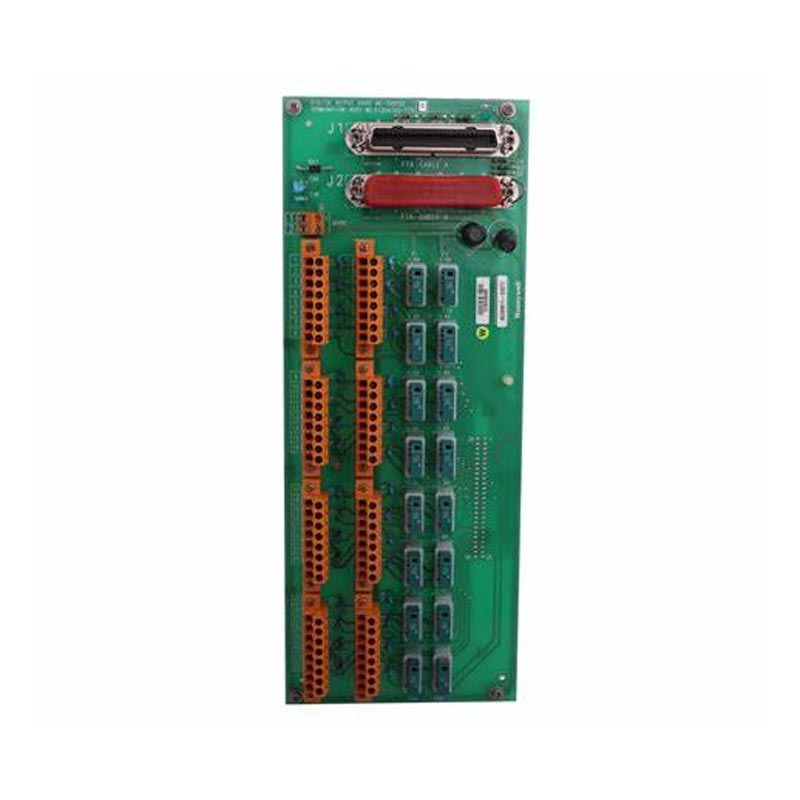

Yueyang Tongtu leverer Honeywell MC-TDOY22, varenummer 51204162-175, en 32-kanals Digital Output Field Termination Assembly (FTA), der bruges med Honeywells distribuerede I/O-styringssystem. Det giver interfacet på feltsiden mellem den kompatible I/O-processor og digitale feltenheder, herunder magnetventiler, relæer, indikatorer, alarmer og andre tænd/sluk-aktuatorer.

Enheden giver 32 isolerede digitale udgangskanaler, hvor hver kanal understøtter belastninger op til 500 mA ved 24 V DC inden for et belastningsområde på 15-30 V DC. Dens output-drivere er optisk isoleret fra PM/APM/HPM-fælles, mens det konform-coatede design giver yderligere beskyttelse af elektroniske komponenter i krævende industrielle miljøer.

For vedligeholdelses- og udskiftningsprojekter er nøjagtig model- og delnummeridentifikation vigtig. Yueyang Tongtu understøtter sourcing til Honeywell DCS-moduler, inklusive udgåede og svære at finde automationsreservedele, med produkttilgængelighed, tilstand, mængde og leveringskrav bekræftet i henhold til den specifikke ordre.

Produktspecifikationer

Model	MC-TDOY22 Honeywell
Struktur	Modulært
LD Instruktionsprocessor	Hård PLC
Magt	60W
Input	4-20mA, 1-5V og 0-5V
Spænding	24V DC
Vægt	2 kg

Hvad er Honeywell MC-TDOY22?

Honeywell MC-TDOY22 er en digital udgangsfelttermineringssamling designet til at forbinde en kompatibel I/O-processor med digitale belastninger på feltsiden. I et distribueret kontrolsystem giver FTA den fysiske terminering og signalgrænseflade, der kræves for at overføre on/off kontrolkommandoer til tilsluttede feltenheder.

Samlingen giver 32 isolerede digitale udgangskanaler. Hver kanal kan understøtte belastninger op til 500 mA ved 24 V DC inden for det specificerede 15–30 V DC belastningsspændingsområde. Optisk isolation mellem udgangskredsløbene og PM/APM/HPM fælles hjælper med at adskille felt-side elektriske forhold fra controller-side kredsløb.

Den konformbelagte konstruktion er også velegnet til industrielle miljøer, hvor elektroniske samlinger kan blive udsat for fugt, forurening eller andre miljøbelastninger. Til systemvedligeholdelse skal modulet evalueres sammen med dets tilhørende I/O-processor og den eksisterende Honeywell-kontrolsystemkonfiguration.

Kompatible Honeywell I/O-systemer

Denne frihandelsaftale er knyttet til Honeywell TDC 3000 / TPS Process Manager I/O-konfigurationer og Experion PKS Series C (C300)-systemer, når de bruges med den specificerede MU-PDOY22- eller MC-PDOY22 I/O-processor.

For erstatningsprojekter bør kompatibiliteten bekræftes fra den eksisterende systemkonfiguration i stedet for fra FTA-modellen alene. Det originale varenummer, tilhørende I/O-processor, systemplatform, terminalkonfiguration og installationskrav bør kontrolleres før bestilling.

For ældre Honeywell-kontrolsystemer er nøjagtig identifikation af delnumre særligt nyttig, fordi vedligeholdelsesprojekter kan involvere udgåede moduler eller udstyr, der har været i drift i marken i mange år.

Nøgle tekniske funktioner

32-kanals digital udgang

Samlingen giver 32 digitale udgangskanaler i en størrelse-B FTA-konfiguration, hvilket gør det muligt at forbinde flere feltenheder gennem en enkelt termineringssamling.

Optisk isolering

Udgangsdriverne er optisk isoleret fra PM/APM/HPM common. Denne adskillelse hjælper med at reducere effekten af ​​elektriske forstyrrelser mellem feltsidekredsløb og styresystemsiden.

En-til-en I/O-redundans

Modulet understøtter én-til-én I/O-redundans til kontrolsystemkonfigurationer, hvor fortsat drift og udskiftningsfleksibilitet er vigtig.

Conformal-coated konstruktion

Den konform-coatede version giver et ekstra beskyttende lag over den elektroniske samling, hvilket understøtter brug i krævende industrielle miljøer, hvor fugt og forurening kan være problematisk.

Feltledningsmuligheder

Klemmer af kompressionstype bruges til feltforbindelser med skruekonfigurationer til rådighed for gældende FTA-arrangementer. Terminalkonfigurationen skal bekræftes i forhold til den eksisterende installation, når du vælger en erstatning.

Systemintegration

Samlingen er designet til at fungere med de specificerede MU-PDOY22 / MC-PDOY22 I/O-processorer og tilsvarende Honeywell-kontrolsystemkonfigurationer. Bekræftelse af processor og systemplatform er derfor en vigtig del af erstatningsidentifikation.

Applikationsscenarier

Magnetventiler

Digitale udgange kan bruges til at skifte magnetventiler i processtyringsapplikationer, herunder kemiske, petrokemiske, raffinering og andre automatiserede produktionssystemer.

Relæer og kontaktorer

Udgangene kan levere koblingssignaler til relæer, kontaktorer, motorstyringskredsløb og andre feltenheder, der kræver digital tænd/sluk-styring.

Indikatorer og signallamper

Digitale udgangskanaler kan styre statusindikatorer, pilotlys og alarmbelysningsenheder, der bruges til at kommunikere udstyr eller procesforhold.

Horn og alarmer

Enheden kan bruges til digital alarmsignalering i industrielle kontrolsystemer, hvor der kræves hørbar eller visuel notifikation.

Industrielle aktuatorer

Digitale udgange kan også styre andre on/off feltaktuatorer, der bruges i automatiseret produktion, proceshåndtering og udstyrskontrolsystemer.

Erstatnings- og indkøbsoplysninger

Ved udskiftning af en eksisterende Honeywell FTA er det ikke tilstrækkeligt at matche den generelle produkttype. Den originale model, komplette varenummer, tilhørende I/O-processor, systemplatform, terminalkonfiguration og miljøkrav bør kontrolleres, før en ordre afgives.

For 51204162-175 kan kunderne give de originale udstyrsoplysninger sammen med den påkrævede mængde, krav til produkttilstand og leveringsdestination. Dette giver Yueyang Tongtu mulighed for at kontrollere den tilgængelige forsyning og afgøre, om den specificerede komponent matcher de angivne krav.

Denne sourcing-proces er især nyttig til ældre DCS-installationer, udgået kontrolsystemhardware, systemvedligeholdelsesprojekter og applikationer, hvor en nøjagtig udskiftningsdel er påkrævet.

Overholdelse og beskyttelse

-175-versionen er identificeret som den CE-kompatible variant. Den konform-coatede konstruktion giver yderligere beskyttelse af den elektroniske samling i industrielle driftsmiljøer.

Optisk isolation mellem udgangskredsløbet og fælles PM/APM/HPM giver også elektrisk adskillelse mellem udgangskredsløbene på feltsiden og det tilhørende styresystemkredsløb. Installation og ledninger skal følge den gældende Honeywell-dokumentation og elektriske krav til den specifikke kontrolsystemkonfiguration.

Ofte stillede spørgsmål

Hvad bruges MC-TDOY22 til?

Det er en Digital Output Field Termination Assembly, der bruges til at levere feltsidegrænsefladen mellem en kompatibel Honeywell I/O-processor og digitale feltenheder.

Hvilken I/O-processor er kompatibel med denne FTA?

De specificerede I/O-processorer er MU-PDOY22 og MC-PDOY22. Processoren og FTA bør kontrolleres sammen, når systemets kompatibilitet bekræftes.

Er den kompatibel med TDC 3000 og Experion PKS C300?

Samlingen bruges med Honeywell TDC 3000 / TPS Process Manager I/O-konfigurationer og Experion PKS Series C (C300)-systemer, når de er parret med den relevante I/O-processor og systemkonfiguration.

Hvor mange outputkanaler giver det?

Samlingen giver 32 isolerede digitale udgangskanaler. Hver kanal understøtter belastninger på op til 500 mA ved 24 V DC inden for det specificerede belastningsspændingsområde på 15-30 V DC.

Hvilke oplysninger skal jeg give, når jeg bestiller en erstatning?

Angiv det komplette varenummer, påkrævet mængde, krav til produkttilstand, eksisterende system- eller I/O-processoroplysninger og leveringsdestination. Et fotografi af den originale modulmærke kan også hjælpe med produktidentifikation.

Hvorfor kilde fra Yueyang Tongtu?

20+ års erfaring

Erfaring med industriel automationsprodukt sourcing og international forsyning.

Multi-brand inventar

Dækning af Honeywell og andre store industriautomationsmærker.

Support til modelidentifikation

Hjælp til at kontrollere modelnumre, varenumre, systemoplysninger og udskiftningskrav.

Automation Reservedele

Sourcing-understøttelse af nuværende, udgåede og svære at finde DCS- og PLC-komponenter.

International levering

Leveringsarrangementer kan koordineres i henhold til mængde, destination og projektkrav.

Anmod om et tilbud

For Honeywell MC-TDOY22 51204162-175 skal du sende os den påkrævede mængde, krav til produktets tilstand, leveringsdestination og tilgængelige system- eller I/O-processoroplysninger. Yueyang Tongtu kan tjekke produkttilgængelighed og give oplysninger om indkøb og levering baseret på de bekræftede krav.
